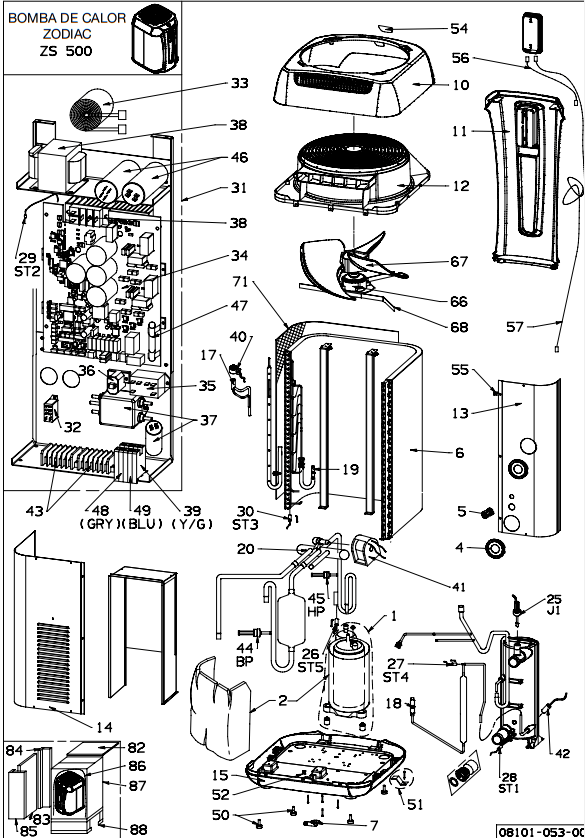

| 25- Rilevatore di flusso |
|
|
| 26/27/28/29/30- Sonda mandata compressore |
|
|
| 31- Gruppo elettrico completo senza display MD4 |
|
|
| 31- Gruppo elettrico completo senza display MD5 |
|
|
| 31- Gruppo elettrico completo senza display MD8 |
|
|
| 31- Gruppo elettrico completo senza display TD5 |
|
|
| 31- Gruppo elettrico completo senza display TD8 |
|
|
| 34- Scheda elettronica principale A1 MD4 |
|
|
| 34- Scheda elettronica principale A1 MD5 |
|
|
| 34- Scheda elettronica principale A1 MD8 |
|
|
| 34- Scheda elettronica principale A1 TD5 |
|
|
| 34- Scheda elettronica principale A1 TD8 |
|
|
| Filtro per V4V |
|
|
| Fusibile scheda elettronica A1 6,3 x 32 25A |
|
|
| 57- Cavo di comunicazione RJ11/45 2M |
|
|
| 37- Filtro EMC 250-16A MD4-MD5 |
|
|
| 37- Filtro 25A MD8 |
|
|
| 37- Filtro EMC 250-25A TD5-8 |
|
|
| 32- Contattore 12A 230V 2 contatti in commutazione |
|
|
| Scatola contatti ZS500 TD |
|
|
| 33- Filtro induttore 30KHZ 1.5mH 22A |
|
|
| Condensatore 1500μF 400V |
|
|
| 42- Condensatore di resistenza 55W L750 |
|
|
| Schermo |
|
|
| ZS500 anteriore |
|
|
| 66- Motore ventola |
|
|
| 1- Compressore ZS500 MD4 - MD5 |
|
|
| 1- Compressore ZS500 MD8 |
|
|
| 1- Compressore ZS500 TD5 |
|
|
| 1- Compressore ZS500 TD8 |
|
|
| 6- Evaporatore MD4 |
|
|
| 6- Evaporatore MD5 - MD8 |
|
|
| 17- Valvola di espansione UKV MD4 |
|
|
| 17- Valvola di espansione UKV MD5-8 TD5-8 |
|
|
| 40- Bobina valvola di espansione |
|
|
| 20- MD4-5 TD5 Valvola a 4 vie |
|
|
| 20- MD8- TD8 Valvola a 4 vie |
|
|
| 41- Bobina valvola a 4 vie |
|
|
| 44- Pressostato saldato BP |
|
|
| 45- Pressostato saldato BP |
|
|
| 45- Condensatore 13 kW MD4-5 TD5 |
|
|
| 45- Condensatore 25kW MD8/TD8 |
|
|
| 10- Copertura superiore |
|
|
| 11- Anteriore |
|
|
| 12- Griglia soffiante |
|
|
| 13- Pannello posteriore fisso |
|
|
| 14- Pannello posteriore mobile |
|
|
| 15- Basamento |
|
|
| 2- Isolamento dei compressori MD4-5 e TD5 |
|
|
| 2- Sezionamento compressore MD8 TD8 |
|
|
| 7- Gomito del canale in plastica. Condensa. |
|
|
| 50- Lotti antivibranti |
|
|
| 67- Elica |
|
|
| 68- Supporto motore ventilatore MD4 |
|
|
| 68- Supporto motore ventilatore MD5-8, TD5-TD8 |
|
|
| Kit supporto connettore condensatore |
|
|
| 71- Griglia grigia con evaporatore |
|
|
| Connettore condensatore (ingresso acqua) |
|
|
| Connettore idraulico - ingresso condensatore + guarnizione |
|
|
| Connettore condensatore (uscita acqua) |
|
|
| Connettore ingresso condensatore 3 fissaggi con presa + guarnizione |
|
|
| Set di 2 accessori 40/49 |
|
|
| Set di due accessori 50 x 1' 1/2 |
|
|
| vaschetta raccogli condensa |
|
|
| Kit unità di controllo remoto |
|
|
| Kit tecnico del sito |
|
|
| copertura invernale |
|
|
| Kit PAC netto |
|
|
